跳動（偏擺）、熱變形、傾斜度、振動等指標是電機、主軸、切屑機床，以及其他回轉設備的重要性能指標。這指標也是影響加工質量和產品壽命的重要因素之一。之前，人們往往采用接觸式杠桿表或者簡單量具，在設備低速狀態下檢測其跳動及相關指標。但是隨著科技的發展，回轉設備的精度要求越來越高，有的已經達到納米級，另外越來越多的行業和設備需要高速運轉裝狀態下的相關偏擺、熱變形等參數。對于這些中高端的測量要求，傳統的低速、接觸式測量已經滿足不了要求。

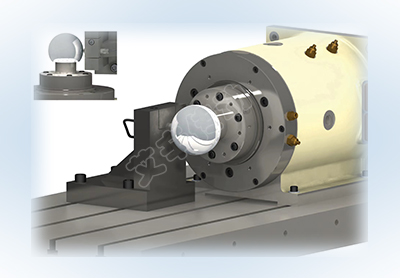

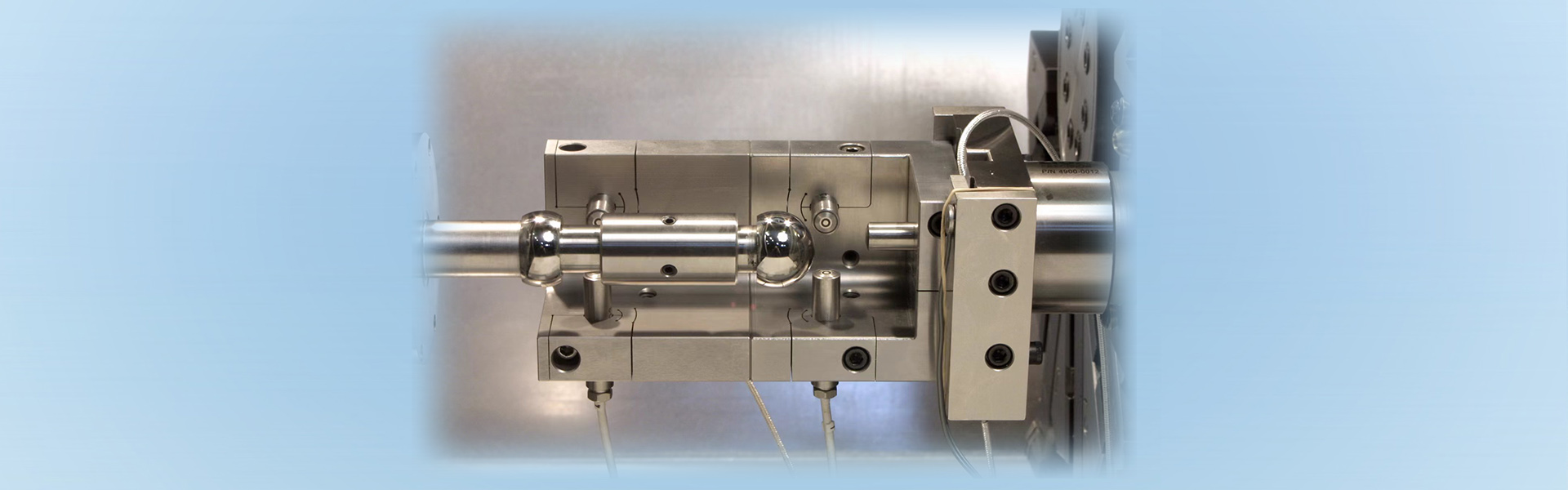

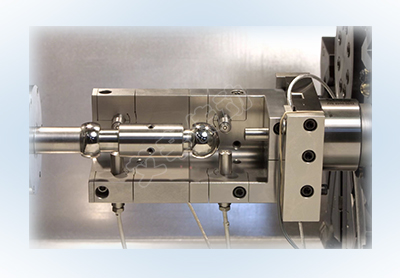

一種新型的高速非接觸式回轉誤差分析儀的問世很好地解決這些中高端檢測的需要。回轉誤差分析儀一般由高精度測試棒、高精度非接觸式電容傳感器、高精度溫度傳感器、高精度傳感器安裝架、信號接受處理主機、以及分析軟件組成。該檢測設備具有很多傳統測量手段無法實現的優勢，包括但不限于以下部分：
1、回轉設備由于軸承間隙、剛性等原因，低速手盤狀態下的跳動、振動等值和真正高速運行狀態下的相關指標是不一樣的。而用戶真正應該關心的恰恰是高速運行狀態下的指標。回轉誤差分析儀的傳感器和被測物體不接觸，不存在摩擦磨損的問題，可以檢測回轉設備在高速運行狀態下的相關精度。
2、回傳誤差分析儀采用的電容傳感器、測試棒、支撐架、和信號處理裝置都是特制的高精度產品，保證了設備檢測的精度和分辨率很高，目前分辨率已經可以達到5-10nm（納米）甚至更高。而傳統的杠桿表的分辨率只有1微米左右。
3、回轉誤差分析儀在工件每旋轉一起，就測量一個數值，然后將幾十次甚至上百次，直至成千上萬次測量的數值取均值顯示出來。這樣就能最大限度地保證測量值接近于實際值。而傳統的接觸式測量，往往值測量幾次，測量值和實際值之間的誤差（測量精度）往往相差較大。

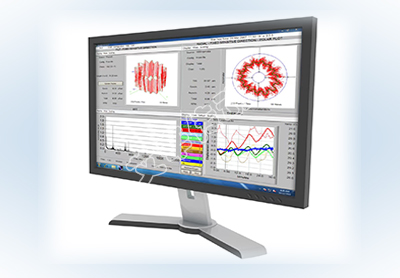

4、回轉誤差分析儀專業的分析儀軟件，可以分離各種誤差。同樣是徑向跳動誤差，軟件可以將之分離出來未同步誤差（影響加工的形狀）、異步誤差（影響加工表面粗糙度）、固定徑向誤差（適合車床的單方向受力的設備）、旋轉徑向誤差（適合磨床、銑床等旋轉方向受力誤差）等。同時，軟件還具備FFT頻譜分析儀功能，能夠測量不同頻率的設備振動大小和變化情況，幫助用戶分析振動和精度的產生原因。
5、回轉誤差分析儀具有溫度檢測功能，能夠長時間檢測設備的溫度變化情況。亦能夠檢測熱變形、傾斜度等指標隨著溫度的變化情況等。
......
鑒于以上這些優越的性能，回轉誤差分析儀已經越來越受到中高端客戶的青睞。產品廣泛用于高精度主軸、高速電機、高精度機床、高精度測試臺以及其他高精度回轉設備。客戶類型包括相關產品的研發、生產、使用、維修、檢驗單位。
目前，全球能提供高精度回轉誤差分析儀的公司很少。之前，行業內比較熟悉的是國外的一個名牌。但是進口產品的價格越來越高，不是一般的公司能夠接受的。同時，國外的品牌產品對我們國家的一些高科技企業、以及特殊行業進行嚴格地銷售限制。為了填補國內的這一項空白，我們經過艱苦的科研、多方的測試對比，研發除了自主品牌的IRED回轉誤差分析儀。并且將我們的分析儀的檢測結果和經過產品的精測經過進行了多次對比，結果證明我們的產品已經能夠完全提供進口產品。
IRED回轉誤差分析儀主要性能指標：
探頭測量范圍：300um
探頭分辨率：10nm（可定制5nm）
測量通道數量：3通道及5通道
采樣頻率：MAX250KHz
模擬信號寬帶：20KHz（-3dB)
可測最大轉速：60000rpm
可測量最小轉速：1rpm
數據接口：Ethernet
支持標準：ISO230-7，GBT17421.7
IRED回轉誤差分析儀主要測量項目：
徑向跳動誤差
徑向同步誤差
徑向異步誤差
軸向跳動誤差
軸向同步誤差
軸向異步誤差
傾斜總誤差
傾斜同步誤差
傾斜異步誤差
實際轉速
熱變形
振動值
溫升
FFT分析
......
IRED回轉誤差分析儀咨詢方式：
